Требования, предъявляемые заказчиками к системам автоматизации и контроля зданий, постоянно растут, и в данный момент важнейший вопрос - это обеспечение надежной и бесперебойной работы инженерного оборудования зданий.
Общая система диспетчеризации здания предназначена для интеграции всех систем жизнеобеспечения зданий: отопления, вентиляции, кондиционирования воздуха, контроля доступа, видеонаблюдения, системы противопожарной сигнализации и .т.д. Интеграция всех этих систем обеспечивает дополнительный комфорт, безопасность и позволяет повысить эффективность использования энергоресурсов.
Получение всей информации в едином центре позволяет повысить эффективность работы обслуживающего персонала и, как следствие, снизить затраты на эксплуатацию здания.

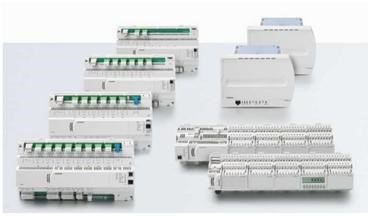

Контроллеры для диспетчеризации зданий
Внедрение DESIGO™ не требует быстрых ежеминутных вложений. Уже установленные компоненты автоматики могут быть полностью адаптированы к вашим потребностям. Это позволяет Вам ограничивать ваше капиталовложение в те функции, которые необходимы Вам прямо сейчас. За счет модульной структуры DESIGO INSIGHT Вы можете расширить вашу систему в любой момент.
Система автоматизации и диспетчеризации зданий DESIGO™ отличается открытостью, что означает возможность интеграции систем третьих производителей на любом из уровней системы DESIGO™.
DESIGO™ позволяет интегрировать системы и компоненты автоматизации, поддерживающие интерфейсы OPC, BACNet, LON, EIB, KNX, MOD-bus and M-bus. Эта способность позволяет использовать DESIGO™ при расширении и модернизации существующих систем автоматики без замены оборудования автоматики.
Для обмена информацией, DESIGO™ использует стандартные протоколы обмена на всех уровнях автоматизации.
Соблюдение эффективности использования энергии и оптимизация затрат в зданиях — это также обязательная особенность всех систем. Система контроля и автоматизации зданий компании Siemens DESIGO удовлетворяет всем вышесказанным требованиям наилучшим образом. DESIGO создает в здании комфортную рабочую обстановку, и, одновременно, с ней легко работать обслуживающему персоналу и наладчикам. Система в автоматическом режиме, либо под управлением оператора осуществляет задачи контроля и мониторинга. DESIGO не ограничивается лишь контролем систем отопления, вентиляция и кондиционирования воздуха, — это комплексная интегрированная система управления зданием, охватывающая все его службы (освещение, управление жалюзи, безопасность и охрану, контроль доступа и распределение энергии).

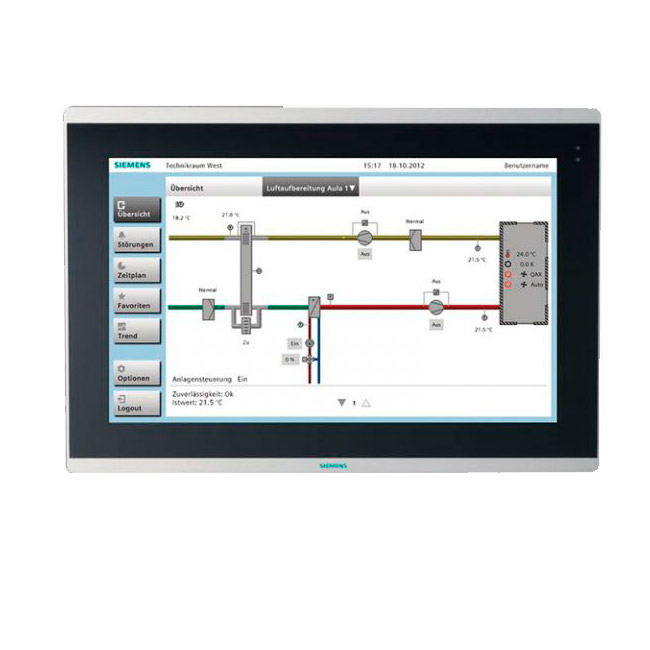

DESIGO™ предоставляет дружественный, интуитивный интерфейс на всех уровнях системы. Локальный пульт оператора предлагает легкий для понимания, интуитивный интерфейс, позволяющий получать информацию даже в графической форме.
Работа со станцией управления основана на принципах организации MS Windows. Это означает, что обслуживающий персонал может за короткий промежуток времени научиться оптимально использовать систему диспетчеризации.
Замечательная особенность DESIGO INSIGHT — соответствие приложения индустриальным стандартам на уровне структуры и компонентов. Поэтому программное обеспечение разработано для Windows, что позволяет Вам полностью использовать функции этих операционных систем.
С использованием DESIGO™ WEB, система диспетчеризации становиться доступный через Интернет. Это означает, что функция диспетчеризации и управления может быть доступна через Интернет браузер в любое время и из любой точки мира. Эта новая степень свободы позволяет осуществлять более эффективное управление системами жизнеобеспечения.
Использование Технологий BACNET, LON, PROFIBUS и Ethernet TCP/IP обеспечивают максимальную гибкость, при изменении использования здания, и помогает Вам лучше использовать трудовые ресурсы.
Каждый уровень системы функционирует автономно, и независимо от верхнего уровня. Это делает ввод в эксплуатацию простым и гарантирует минимальное время простоя системы. Внедрение системы DESIGO обеспечивает следующие функциональные возможности, список которых постоянно расширяется:
Оптимальный климат в помещениях
В систему могут быть интегрированы системы холодильных установок, горячего водоснабжения, вентиляции, отопительные котлы и насосные станции. Возможно настроить все подсистемы здания в комплексе для оптимизации их эксплуатации, контроля и сбора данных.
Интегрированные системы безопасности диспетчеризации зданий
DESIGO позволяет объединять данные от подсистемы систем охранной сигнализации, контроля доступа и видеонаблюдения в одной системе и представляет полученную информацию по безопасности в наглядном и удобном виде.
В современных проектах часто требуется интеграция установок электропитания, преобразования и распределения электроэнергии. Помимо подробных данных о потреблении электричества, пользователь также получает визуальную информацию о текущем состоянии своей энергетической установки и точную диагностику неисправностей. Возможно непосредственное управление и оптимизация расхода энергии вместе с установками вентиляции и отопления.
В систему DESIGO легко можно интегрировать управление дверями, лифтами и эскалаторами, а также специальные решения для любых коммерческих целей, таких как, например, системы управления гостиничными номерами в отелях и т. д.

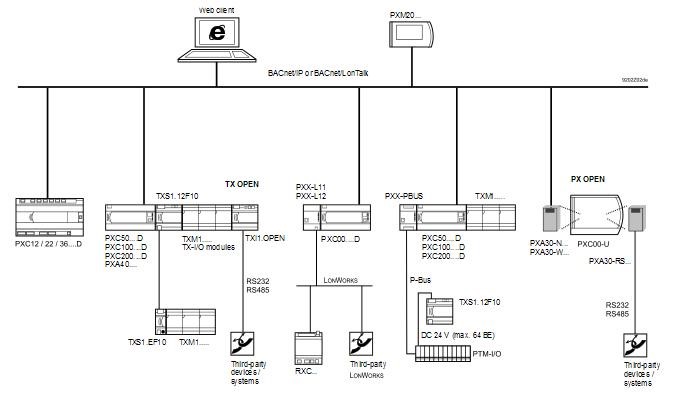

Система DESIGO использует открытый протокол связи BACnet (Сеть автоматизации и контроля зданий) для обмена информацией между станциями автоматизации DESIGO PX и уровнем управления.
BACnet, глобальный стандарт будущего, вначале разрабатывался специально для установок, обслуживающих здания, однако теперь он активно применяется также для систем пожарной безопасности и охраны. Для прямой интеграции в существующие коммуникационные инфраструктуры в DESIGO используются BACnet по LonTalk и BACnet по Ethernet/IP. Когда требуется подключить специализированные контроллеры серии DESIGO RX для управления микроклиматом в отдельных помещениях, применяются стандарты LonWorks или KNX, которые идеально подходят для этих целей.
Для организации экономически эффективной работы современных зданий требуется на этапе проекта тщательно продумать вопросы планирования, внедрения и технического обслуживания всего инженерного оборудования. Интегрированная система автоматизации зданий DESIGO объединяет различные типы оборудования здания в едином функциональном модуле, который управляет, контролирует, регистрирует и анализирует все системы и процессы.
Общие данные о состоянии оборудования здания передаются из DESIGO в программу Компьютеризированного управления основными фондами (CAFM). Преимущества очевидны: возможность снизить эксплуатационные расходы, защитить вложения капитальных средств в долгосрочной перспективе, усилить безопасность и охрану объекта.
DESIGO INSIGHT — доступное представление сложных процессов в диспетчеризации зданий
Процессы, происходящие на уровне системы автоматизации и контроля зданий, очень сложны, поэтому здесь важную роль играет ясное графическое представление информации. То же справедливо и для непосредственной и точной работы. DESIGO INSIGHT позволяет легко донести до пользователя сложные процессы.
DESIGO INSIGHT применяется для централизованного сбора, обработки и оценки тревожных сигналов со всех интегрированных систем. С помощью мощной системы маршрутизации тревожных сигналов, последние можно отправлять по СМС, факсу, электронной почте или пейджеру операторам, где бы они ни находились и вне зависимости от того, обслуживается ли станция управления или нет.
В программное обеспечение DESIGO INSIGHT полностью интегрирована функция обработки трендов данных в режиме реального времени, а также накопленных данных, что обеспечивает наглядное представление процессов и быструю оптимизацию параметров установки.
Универсальная удобная эксплуатация всех систем здания увеличивает прозрачность, снижает затраты на обслуживание и позволяет использовать менее квалифицированный персонал. Даже неопытный работник всегда получает от DESIGO подсказки что делать.
Система DESIGO INSIGHT может применяться в проектах любого масштаба: от небольших зданий с несколькими точками данных до гигантских комплексов зданий с многим тысячами точек данных. В офисном или промышленном здании, в отеле или больнице, DESIGO INSIGHT будет верным решением, которое удовлетворит любые потребности в автоматизации и наглядном представлении процессов в здании.
Согласованное и целевое использование стандартных технологий и интегрированной SCADA-системы позволит легко и экономически эффективно подключить сторонние системы к DESIGO INSIGHT по BACnet, OPC (OLE для Управления процессами, OLE — связь и внедрение объектов) или с помощью веб-интерфейса и т.п.
Благодаря различным стандартным интерфейсам система DESIGO может быть интегрирована с минимальными затратами в клиентские системы, такие как управление основными фондами или управление обслуживанием. Еще одна особенность, упрощающая работу инженера: данные из DESIGO INSIGHT могут быть перемещены в приложения MS Office для дальнейшего их анализа.
Станция управления DESIGO INSIGHT базируется на разнообразных стандартных технологиях, таких как ActiveX, DCOM, OLEи MS SQL-сервер. Вот почему ее можно использовать прямо на ПК и легко интегрировать в современную бизнес-среду.
Для сбора тревожных сигналов и состояний неисправности, для записей в журналах рабочих состояний установки доступны шаблоны отчетов. Их также можно выбрать и заполнить через DESIGO PX — масштабируемая система автоматизации.
Универсальность в истинном смысле этого слова: DESIGO PX контролирует параметры и управляет установками отопления, вентиляции и кондиционирования воздуха, а также и другими системами, обслуживающими здания. Вы можете убедиться с одной стороны в том, что линейка станций автоматизации и панелей оператора очень большая, а с другой — в том, что уровень открытости системы очень высок.
Инновационное и рациональное семейство модулей DESIGO TX-I/O для модульных контроллеров DESIGO PX сочетает в себе многолетний опыт работы с передовой технологией, и способно оптимально удовлетворить любым требованиям, предъявляемым к современным модульным контроллерам для управления подсистемами зданий. Преимущества новой линейки модулей DESIGO TX-I/O наглядно раскрываются не только во время проектирования и внедрения системы, но и на этапе ее эксплуатации и обслуживания.
Семейство программируемых контроллеров
Семейство свободно программируемых станций автоматизации DESIGO PX позволяет максимально гибко реализовывать самые сложные алгоритмы, заложенные технологами в проект инженерного оборудования здания. Широко применяются вспомогательные системные функции, такие как создание отчетов по тревожным сигналам, программы расписаний и запись трендов данных, которые призваны удовлетворять самым высоким требованиям, предъявляемым к обслуживанию зданий. Станции автоматизации функционируют автономно и децентрализовано. Передача данных организована через открытый протокол BACnet по LonTalk или Ethernet/IP. Контроллеры представлены в двух исполнениях: компактная и модульная серии.
DESIGO PX Компактная серия
Станции автоматизации компактной серии поддерживают связь с использованием протокола BACnet по LonTalk или IP и имеют клеммы непосредственно на базе контроллера для подключения периферийного оборудования.
DESIGO PX Модульная серия с DESIGO TX-I/O
На этапе проектирования станции автоматизации модульной серии гибко комплектуются необходимым количеством входно-выходных модулей, либо возможно добавление модулей при расширении системы в процессе наладки и эксплуатации. Специализированные модули серии DESIGO TX-I/O подключается к станциям автоматизации через шину данных. Данная линейка модулей имеет современный дизайн, учитывает удобство размещения в щите автоматики, имеет компактную конструкцию и обладает гибкостью в наладке и программировании. Некоторые типы модулей входов и выходов позволяют управлять установками в ручном режиме, упрощая тем самым работу по наладке и обслуживанию.
- Модульная конструкция: связь через BACnet по LonTalk или IP, встроенный вебсервер и дистанционное управление;
- гибкое распределение точек данных;
- опционально — возможность ручного управления со встроенными функциями диагностики, включая светодиоды или ЖК-дисплей, автоматическое соединение с шиной данных;
- интерфейсная клеммная колодка;
- оптимальная адаптация к системам здания.
Для программирования, ввода в эксплуатацию и обслуживания станций автоматизации применяются комплексные программные средства с множеством специально разработанных блоков прикладного ПО. Программирование базируется на графических программных блоках и модулях приложений, созданных в среде программирования DESIGO XWORKS. Графический пользовательский интерфейс программных средств обеспечивает эффективную работу инженеров-наладчиков. Пуско-наладочные работы облегчаются при помощи вспомогательных функций, таких как регистрация событий, составление отчетов и анализ трендов.
Серия DESIGO PX создана на основе многолетнего опыта сотен ведущих специалистов по разработке и внедрению средств автоматизации зданий. Программное обеспечение DESIGO XWORKS и прикладные приложения для подсистем здания прошли множество проверок в лабораторных условиях, подтверждены работой в огромном количестве проектов и гарантируют высокий уровень качества не только в настоящее время, но и в будущем.
DESIGO WEB — оперативный контроль здания в любое время суток из любой точки доступа.
Неисправности и сбои работы установки всегда случаются в неудобное для Вас время. Оператор здания должен иметь возможность незамедлительно проконтролировать процессы в здании в любое время и из любого места. Современная Веб — технология позволяет легко это сделать.
Глобальный обмен информацией независимо от времени и места
С помощью DESIGO WEB оператор здания может воспользоваться преимуществом глобального обмена информацией через Интранет или Интернет независимо от времени и места. DESIGO WEB идентифицирует сбои установки в любое время дня и ночи, и может проинформировать Вас об этом с использованием современных Интернет — технологий. При необходимости тревожные сообщения можно передавать по СМС, факсу или электронной почте. Графический интерфейс установки, автоматические HTML-отчеты, тренды и статистика доступны теперь главному инженеру здания в любое время суток!
Инженер, отвечающий за безаварийную работу здания, должен быть доступен в любое время. Даже если он находится вне здания, когда заданное значение температуры или давления в трубопроводе достигло критической отметки, система мгновенно оповестит его по СМС, факсу или электронной почте. При необходимости сразу же могут быть предприняты корректирующие действия: непосредственно с подручных устройств, таких как мобильный телефон, ноутбук или персональный компьютер.
DESIGO PX-WEB — оптимальное решение для небольших установок
Для обслуживания зданий с типовыми и стандартными установками нет необходимости устанавливать дополнительное программное обеспечение. Достаточно воспользоваться аппаратным модулем с веб интерфейсом DESIGO PX-WEB.
Это экономичное решение для небольших систем, позволяет пользователям работать с системой через веб браузер, также как при использовании на месте локального пульта оператора. Предварительно сконфигурированный вебсервер непосредственно встроен на аппаратном уровне, и, следовательно, вебсервер ПК не нужен.
DESIGO RX — оптимальный комфорт в отдельных помещениях
На практике для каждой комнаты необходимы особые условия, которые должны создаваться системой контроля и автоматизации зданий. DESIGO RX предлагает максимальную открытость и гибкость для выполнения различных требований, касающихся используемого пространства, с учетом возможной перепланировки помещений.
Если в отдельных офисах, магазинах или ресторанах требуется создать комфортные климатические условия, в этом случае контроллеры DESIGO RX будут незаменимы. DESIGO RX – модульная, адаптируемая система автоматизации помещений для управления установками фен-койл, радиаторным отоплением, VAV-боксами, а также освещением в комнате и моторными жалюзи. В качестве дополнительной опции имеется возможность подключать оборудование сторонних производителей по протоколам LonWorks или KNX. Благодаря использованию глобальных стандартов LonWorks и KNX, вложенные средства инвесторов будут защищены в долгосрочной перспективе. DESIGO RX можно быстро и экономически эффективно адаптировать к любым новым требованиям заказчика.
Гибкое использование пространства в современных зданиях играет все возрастающую роль. Для быстрой и простой перепланировки пространства без изменения проводки можно использовать оборудование DESIGO RX. В этом случае достаточно лишь изменить программные связи между контроллерами и комнатными модулями. Имеется большая библиотека готовых к использованию комнатных приложений, которые легко загружаются в контроллеры.
Благодаря применению беспроводных средств связи, оборудование DESIGO RX можно легко разместить в местах со строгими архитектурными требованиями. Универсальные операторские устройства для управления освещением, жалюзи и климатическими установками получили награды за превосходный дизайн на международных выставках. DESIGO RXудовлетворяет самым современным техническим требованиям по управлению освещением и микроклиматом в отдельных помещениях.
Прямая интеграция в систему контроля и автоматизации зданий DESIGO обеспечивает высокий уровень прозрачности в эксплуатации помещений.
Применение Lon-технологии позволяет осуществлять децентрализованное управление, что увеличивает
безотказность системы. В качестве альтернативы используется технология KNX, которая широко
применяется в Европе для сбора информации и управления электрическими установками.
