Монтаж щитов освещения (ЩО, ЩНО): устройство, сборка, установка и подключение

Одним из ключевых элементов является щит освещения, который принимает питание, распределяет его по отдельным группам и обеспечивает защиту электрических цепей.

От правильной сборки и монтажа щита освещения зависит надежность работы всей системы: от отдельных линий освещения помещений до наружного, аварийного и рабочего освещения производственного объекта.

ЩО и ЩНО применяются в жилых, административных, общественных, коммерческих и промышленных зданиях. Конструкция и комплектация щита подбираются в зависимости от мощности нагрузки, количества групп, схемы электроснабжения, условий эксплуатации и требований проекта.

Компания «СКМ-ЭЛЕКТРО» выполняет сборку и монтаж щитов освещения, включая подготовку оборудования, установку компонентов, внутреннее подключение, монтаж готового щита и проверку его работоспособности.

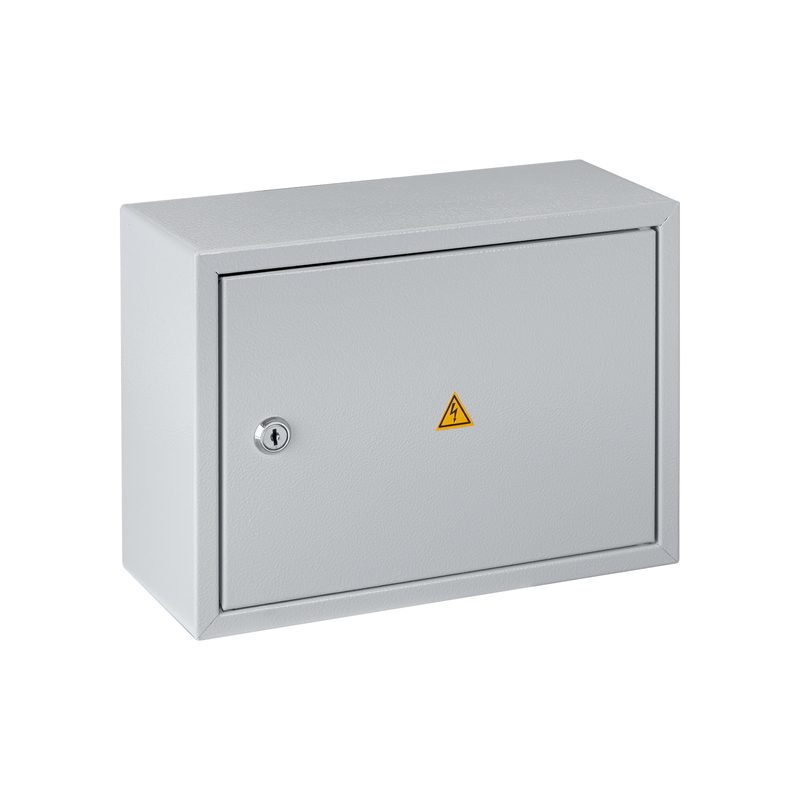

Что такое щит освещения

Щит освещения (ЩО) — это электротехническое устройство, предназначенное для приема и распределения электроэнергии между группами осветительных потребителей.

В зависимости от проекта внутри щита могут размещаться:

• вводные автоматические выключатели;

• групповые автоматические выключатели;

• УЗО;

• дифференциальные автоматы;

• контакторы;

• реле;

• рубильники;

• устройства защиты;

• шины N и PE;

• клеммные соединения;

• устройства управления освещением;

• элементы автоматического включения и отключения;

• измерительные приборы;

• системы индикации;

• дополнительная автоматика.

Главная задача щита — обеспечить безопасное и организованное распределение электроэнергии между отдельными группами освещения.

Разделение линий позволяет отключить или защитить отдельную группу, не обесточивая всю систему целиком.

Что означает ЩО и ЩНО

Аббревиатура ЩО используется для обозначения щитов освещения.

ЩНО — щит наружного освещения.

Функционально они выполняют схожую задачу — распределяют питание по осветительным линиям, однако условия эксплуатации и состав оборудования могут существенно различаться.

Щит наружного освещения должен учитывать воздействие окружающей среды, температурные перепады, влажность и другие внешние факторы.

Поэтому при проектировании ЩНО особое внимание уделяется корпусу, степени защиты, способу установки и дополнительному оборудованию.

Где применяются щиты освещения

Щиты освещения используются практически на любых объектах, где существует разветвленная система электроснабжения освещения.

Основные области применения:

• жилые здания;

• многоквартирные дома;

• частные дома;

• офисные здания;

• торговые центры;

• магазины;

• складские комплексы;

• производственные помещения;

• промышленные предприятия;

• административные здания;

• школы и образовательные учреждения;

• медицинские учреждения;

• гостиницы;

• спортивные объекты;

• паркинги;

• производственные территории;

• наружные территории предприятий;

• объекты транспортной инфраструктуры.

На крупных объектах может использоваться сразу несколько щитов, каждый из которых отвечает за отдельную зону или группу потребителей.

Чем отличается ЩО от ЩНО

Главное различие связано с местом установки и условиями эксплуатации.

ЩО обычно используется внутри здания.

ЩНО предназначен для управления и распределения питания наружного освещения.

Для наружной установки необходимо учитывать воздействие:

• дождя;

• снега;

• пыли;

• солнечного излучения;

• отрицательных температур;

• перепадов температуры;

• повышенной влажности.

Поэтому наружный щит требует соответствующего корпуса и защиты.

Если внутри ЩНО устанавливаются чувствительные измерительные или электронные устройства, в зависимости от условий эксплуатации может потребоваться дополнительная защита от низких температур и конденсата. На странице услуги СКМ-ЭЛЕКТРО отдельно отмечена необходимость учитывать обогрев уличного щита при установке дополнительных измерительных приборов.

Из чего состоит щит освещения

Конкретная комплектация определяется проектом, но большинство щитов включает несколько основных групп оборудования.

Вводной аппарат

Вводной автоматический выключатель или другое вводное устройство принимает питание от вышестоящего распределительного устройства.

Он позволяет отключить питание всего щита и обеспечивает защиту вводной линии.

Групповые автоматы

После вводного аппарата питание распределяется между отдельными группами.

Например:

• освещение первого этажа;

• освещение второго этажа;

• освещение коридоров;

• освещение технических помещений;

• аварийное освещение;

• наружное освещение;

• освещение территории.

Каждая группа получает собственную защиту.

Устройства защитного отключения

В зависимости от схемы и требований проекта в щите могут применяться УЗО или дифференциальные автоматические выключатели.

Они предназначены для реализации предусмотренных проектом функций защиты электрических цепей.

Контакторы и реле

Если требуется дистанционное или автоматическое управление освещением, в щите могут применяться контакторы, реле времени, фотореле и другие устройства управления.

Например, наружное освещение можно организовать таким образом, чтобы оно автоматически включалось в зависимости от времени суток или сигнала системы управления.

Шины N и PE

Для организации электрических соединений используются соответствующие шины и клеммные соединения.

Грамотная организация внутренних соединений упрощает обслуживание щита и позволяет быстро определить назначение каждой линии.

Однофазные и трехфазные щиты освещения

Щиты освещения могут выполняться в однофазном или трехфазном исполнении.

Однофазный щит

Однофазные решения часто используются для небольших объектов и отдельных групп потребителей.

Например:

• частный дом;

• небольшой офис;

• отдельное помещение;

• небольшая коммерческая площадь.

Трехфазный щит

Трехфазная схема применяется там, где необходимо распределить большое количество осветительных линий или обеспечить более равномерное распределение нагрузки по фазам.

Это особенно актуально для:

• промышленных объектов;

• торговых комплексов;

• складов;

• административных зданий;

• производственных площадок;

• крупных общественных объектов.

Выбор схемы должен выполняться исходя из проекта электроснабжения и расчетной нагрузки.

Как выбрать корпус щита освещения

Корпус — это не просто оболочка, в которую устанавливается автоматика.

При выборе необходимо учитывать:

• количество оборудования;

• количество кабельных вводов;

• способ установки;

• условия эксплуатации;

• степень защиты;

• габариты;

• возможность дальнейшего расширения;

• требования к обслуживанию.

Щиты могут иметь навесное или встраиваемое исполнение. На странице СКМ-ЭЛЕКТРО также отмечается, что встраиваемая конструкция позволяет экономить пространство.

Металлический или пластиковый корпус

Выбор материала зависит от условий эксплуатации.

Для помещений могут использоваться как пластиковые, так и металлические корпуса.

Для наружной установки необходимо подбирать корпус с учетом воздействия окружающей среды и требований к степени защиты.

При использовании металлического корпуса также необходимо предусмотреть соответствующее защитное заземление согласно проекту и применимым требованиям.

Как правильно определить размер щита

Размер щита зависит от количества устанавливаемого оборудования.

Однако одна из распространенных ошибок — выбирать корпус строго «впритык».

При проектировании желательно предусмотреть резервное место для:

• дополнительных автоматов;

• новых групп освещения;

• устройств управления;

• измерительного оборудования;

• дополнительных клемм;

• расширения системы.

Это особенно важно на промышленных и коммерческих объектах, где электрическая система может изменяться после ввода здания в эксплуатацию.

Правильно подобранный корпус позволяет обслуживать оборудование без демонтажа соседних компонентов.

Монтаж щита освещения: основные этапы

Профессиональный монтаж начинается задолго до физической установки корпуса.

1. Анализ технической документации

Перед сборкой необходимо изучить:

• однолинейную схему;

• принципиальную электрическую схему;

• спецификацию оборудования;

• расчет нагрузки;

• кабельный журнал;

• требования к месту установки;

• проектные решения.

Если используется готовый проект, сборка выполняется в соответствии с его документацией.

2. Определение места установки

Щит должен располагаться в месте, обеспечивающем удобный доступ для эксплуатации и обслуживания.

Также учитываются:

• расстояние до инженерных коммуникаций;

• возможность прокладки кабелей;

• условия окружающей среды;

• освещенность места обслуживания;

• требования пожарной и электрической безопасности.

На странице услуги СКМ-ЭЛЕКТРО отдельно отмечается необходимость выбирать место установки с учетом удобства обслуживания и требований к размещению щита.

3. Подготовка корпуса

В корпус устанавливаются:

• DIN-рейки;

• монтажная панель;

• шины;

• клеммы;

• элементы крепления;

• кабельные вводы.

Конкретный состав зависит от конструкции корпуса и проекта.

4. Установка автоматического оборудования

На DIN-рейки устанавливаются предусмотренные проектом:

• автоматы;

• УЗО;

• дифференциальные автоматы;

• контакторы;

• реле;

• другие модульные устройства.

При этом важно соблюдать последовательность и обеспечить удобство последующего обслуживания.

5. Выполнение внутренних соединений

После монтажа оборудования выполняется электрическое соединение компонентов.

Провода должны быть организованы таким образом, чтобы:

• исключить путаницу;

• обеспечить удобство диагностики;

• облегчить техническое обслуживание;

• обеспечить надежность контактов;

• соответствовать электрической схеме.

Каждая линия должна иметь понятное назначение и маркировку.

6. Подключение вводных и отходящих линий

После выполнения внутренних соединений подключаются:

• вводной кабель;

• групповые линии;

• цепи управления;

• дополнительные устройства.

Подключение выполняется в соответствии с утвержденной схемой.

7. Проверка

Перед вводом в эксплуатацию необходимо проверить правильность сборки и подключения.

Проверяются:

• соответствие схеме;

• надежность соединений;

• правильность маркировки;

• состояние защитных устройств;

• работоспособность автоматики;

• отсутствие ошибок монтажа.

При необходимости готовое изделие проходит предусмотренные испытания.

Почему монтаж щита лучше доверить специалистам

Щит освещения является частью электрической системы, поэтому ошибка при его сборке может повлиять на работу большого количества потребителей.

Особенно сложным становится монтаж, если щит содержит:

• большое количество групп;

• трехфазное питание;

• автоматическое управление;

• контакторы;

• реле;

• системы диспетчеризации;

• измерительные приборы;

• аварийное освещение;

• дополнительные устройства защиты.

Профессиональная сборка позволяет заранее продумать расположение компонентов, проверить соответствие схемы и обеспечить удобство дальнейшей эксплуатации.

Монтаж щита наружного освещения ЩНО

Наружное освещение предъявляет дополнительные требования к электрооборудованию.

ЩНО может использоваться для управления:

• освещением территории;

• парковками;

• подъездными дорогами;

• фасадным освещением;

• рекламными конструкциями;

• производственными площадками;

• складскими территориями;

• инженерными сооружениями.

В зависимости от задачи в ЩНО могут использоваться устройства автоматического управления освещением.

Например, включение может происходить:

• по заданному расписанию;

• по сигналу фотореле;

• по команде оператора;

• по сигналу системы автоматизации;

• в комбинированном режиме.

Автоматизация управления освещением

Современный щит освещения может выполнять гораздо больше функций, чем простое включение и отключение линий.

В него можно интегрировать элементы автоматизации.

Например, система может:

• автоматически включать наружное освещение вечером;

• отключать его утром;

• управлять отдельными группами;

• переключать режимы;

• получать команды от системы диспетчеризации;

• контролировать состояние линий;

• передавать информацию оператору.

Такой подход особенно полезен для промышленных предприятий, складских комплексов, торговых объектов и крупных административных зданий.

Щит освещения для промышленного объекта

На промышленном предприятии система освещения обычно состоит из большого количества групп.

Могут отдельно управляться:

• производственные помещения;

• склады;

• коридоры;

• лестницы;

• технические зоны;

• наружная территория;

• подъездные дороги;

• аварийное освещение.

В таком случае щит должен обеспечивать удобное распределение нагрузки и возможность локального отключения отдельных групп.

При проектировании также важно учитывать условия эксплуатации: температуру, влажность, пыль, вибрацию и другие особенности производственной среды.

Монтаж ЩО для коммерческого здания

В офисах, магазинах, бизнес-центрах и торговых помещениях щиты освещения позволяют разделить нагрузку по функциональным зонам.

Например:

Группа 1 — торговый зал.

Группа 2 — подсобные помещения.

Группа 3 — коридоры.

Группа 4 — санузлы.

Группа 5 — фасадное освещение.

Группа 6 — наружная территория.

Такое разделение делает систему более удобной в эксплуатации и позволяет управлять отдельными зонами независимо друг от друга.

Сборка щитов освещения в СКМ-ЭЛЕКТРО

СКМ-ЭЛЕКТРО выполняет сборку и монтаж щитов освещения ЩО и ЩНО.

Компания располагает сборочным цехом в Москве, где заказчик может контролировать этапы производства и при необходимости провести испытания готового оборудования непосредственно в цехе.

В зависимости от проекта выполняются:

• подбор корпуса;

• подбор комплектующих;

• сборка щита;

• установка автоматов;

• монтаж УЗО и дифференциальных аппаратов;

• установка контакторов и реле;

• монтаж шин;

• внутреннее подключение;

• маркировка;

• установка кабельных вводов;

• проверка;

• испытания готового изделия.

Работа выполняется по техническому заданию, схеме или проектной документации заказчика.

Сколько стоит монтаж щита освещения

Фиксированной стоимости для всех проектов нет.

Цена зависит от:

• размера щита;

• количества групп;

• количества автоматов;

• типа корпуса;

• однофазного или трехфазного исполнения;

• количества кабельных вводов;

• наличия УЗО и дифференциальных автоматов;

• количества контакторов;

• сложности схемы;

• наличия автоматического управления;

• необходимости измерительных приборов;

• требований к испытаниям;

• места выполнения монтажных работ.

Поэтому точную стоимость правильнее рассчитывать после анализа проекта или технического задания.

Что нужно для расчета стоимости

Чтобы получить предварительный расчет, желательно предоставить:

1. Однолинейную схему.

2. Принципиальную схему, если она есть.

3. Спецификацию оборудования.

4. Количество групп освещения.

5. Мощность и характеристики нагрузки.

6. Тип питания.

7. Требования к корпусу.

8. Место установки.

9. Требуемую степень защиты.

10. Информацию об автоматизации управления.

11. Требования к маркировке.

12. Необходимость проведения испытаний.

Если проектной документации еще нет, можно предоставить описание задачи — специалисты определят, какие данные необходимы для расчета.

Как заказать монтаж ЩО или ЩНО

Процесс заказа можно сделать максимально простым.

Шаг 1. Передайте исходные данные

Направьте схему, спецификацию или описание объекта.

Шаг 2. Согласуйте комплектацию

Определяются корпус, аппараты защиты, коммутационные устройства и дополнительные компоненты.

Шаг 3. Рассчитывается стоимость

Стоимость формируется с учетом состава оборудования и сложности работ.

Шаг 4. Выполняется сборка

Компоненты устанавливаются в корпус и подключаются в соответствии со схемой.

Шаг 5. Проводится контроль

Готовый щит проверяется перед передачей заказчику.

СКМ-ЭЛЕКТРО указывает возможность проведения испытаний готового изделия непосредственно в собственном сборочном цехе в Москве.

Заключение

Щит освещения — это центральный элемент системы распределения питания осветительных установок. От качества его сборки зависит безопасность, надежность и удобство эксплуатации всей системы освещения.

При выборе и монтаже ЩО или ЩНО необходимо учитывать не только количество автоматов, но и расчетную нагрузку, количество групп, условия эксплуатации, способ установки, требования к корпусу, возможности расширения и необходимость автоматического управления.

Грамотно собранный щит позволяет разделить осветительные линии, обеспечить предусмотренную защиту электрических цепей и сделать управление освещением удобным для персонала.

Если вам требуется сборка или монтаж щита освещения ЩО, ЩНО, специалисты СКМ-ЭЛЕКТРО могут подобрать комплектацию, выполнить сборку по проекту и провести проверку готового изделия.

FAQ: часто задаваемые вопросы о монтаже щитов освещения

Что такое щит освещения ЩО?

ЩО — это электрический щит, предназначенный для приема и распределения электроэнергии между группами осветительных потребителей. В его состав входят аппараты защиты, коммутации и, при необходимости, устройства автоматического управления.

Что такое ЩНО?

ЩНО — щит наружного освещения. Он предназначен для распределения и управления питанием осветительных установок, расположенных на улице: на территориях предприятий, парковках, дорогах, фасадах и других объектах.

Чем ЩО отличается от ЩНО?

Основное отличие заключается в условиях эксплуатации. ЩО чаще устанавливается внутри зданий, а ЩНО предназначен для наружного размещения. Поэтому для ЩНО особенно важны защита корпуса от воздействия окружающей среды, температурный диапазон и организация кабельных вводов.

Что устанавливают в щит освещения?

В зависимости от проекта в щите могут устанавливаться вводные и групповые автоматические выключатели, УЗО, дифференциальные автоматы, контакторы, реле, шины, клеммы, устройства управления и измерительные приборы.

Нужен ли УЗО в щите освещения?

Необходимость и схема применения УЗО определяются проектом и требованиями к конкретной электрической установке. В некоторых системах для реализации требуемой защиты применяются УЗО или дифференциальные автоматические выключатели.

Какой корпус выбрать для щита освещения?

Корпус выбирается по количеству оборудования, условиям эксплуатации, способу установки и требованиям к степени защиты. Для внутренних помещений могут использоваться разные варианты исполнения, а для улицы необходимо выбирать корпус с характеристиками, соответствующими наружной эксплуатации.

Что лучше — металлический или пластиковый щит?

Универсального ответа нет. Выбор зависит от условий эксплуатации, требований проекта, размеров, количества оборудования и необходимости механической защиты. Для наружного исполнения часто применяются металлические корпуса, но конкретное решение должно приниматься по проекту.

Можно ли установить ЩО на улице?

Если щит предназначен для наружной установки и имеет соответствующее исполнение, да. При этом необходимо учитывать защиту от влаги, пыли, температуры и других факторов окружающей среды.

Нужен ли обогрев для щита наружного освещения?

Не всегда. Необходимость обогрева зависит от установленного оборудования, минимальной температуры эксплуатации и требований конкретных компонентов. Для чувствительных измерительных и электронных устройств в уличном шкафу может потребоваться поддержание допустимого температурного режима.

Можно ли автоматизировать управление наружным освещением?

Да. В ЩНО могут применяться реле времени, фотореле, контакторы и другие устройства, позволяющие автоматизировать включение и отключение осветительных линий.

Можно ли управлять разными группами освещения отдельно?

Да. Для этого осветительная сеть разделяется на отдельные группы, каждая из которых получает собственный аппарат защиты и, при необходимости, отдельное устройство управления.

Как определить размер щита освещения?

Необходимо учитывать количество устанавливаемых аппаратов, размеры оборудования, число кабельных вводов и требования к внутренней компоновке. Желательно также предусмотреть резервное место для возможного расширения системы.

Что такое однолинейная схема щита освещения?

Однолинейная схема представляет электрическую систему в упрощенном виде и показывает основные аппараты, линии и взаимосвязи между ними. Она используется при проектировании, сборке и последующем обслуживании щита.

Можно ли собрать щит освещения по готовой схеме заказчика?

Да. При наличии проектной документации, однолинейной или принципиальной схемы сборку можно выполнять в соответствии с заданными техническими решениями. Перед производством документация проверяется на соответствие составу оборудования и возможностям выбранного корпуса.

Можно ли изготовить щит освещения по индивидуальному проекту?

Да. Конструкция и комплектация могут подбираться под конкретный объект: количество групп, мощность нагрузки, условия эксплуатации, систему управления и требования к корпусу.

Чем отличается сборка щита от его монтажа?

Сборка — это установка электрических компонентов внутри корпуса, выполнение внутренних соединений, маркировка и подготовка изделия.

Монтаж — это установка готового щита на объекте, подключение вводных и отходящих кабельных линий и выполнение необходимых проверок.

В зависимости от проекта можно заказать как сборку, так и комплекс работ.

Сколько стоит монтаж щита освещения?

Стоимость зависит от сложности конкретного проекта. На нее влияют количество групп, тип корпуса, состав оборудования, количество кабельных вводов, наличие автоматизации и объем монтажных работ.

Можно ли заказать только сборку без монтажа на объекте?

Да, в зависимости от условий проекта возможно изготовление готового щита в сборочном цехе с последующей передачей заказчику. СКМ-ЭЛЕКТРО также предоставляет возможность контролировать производство и проводить испытания готового изделия в московском сборочном цехе.

Проводятся ли испытания готового щита?

Да. Перед передачей оборудования рекомендуется проверить соответствие собранного изделия проекту и работоспособность его компонентов. СКМ-ЭЛЕКТРО указывает возможность проведения испытаний готовой продукции непосредственно в собственном сборочном цехе.

Где можно заказать сборку и монтаж ЩО и ЩНО?

СКМ-ЭЛЕКТРО выполняет сборку и монтаж щитов освещения ЩО и ЩНО. Производственный цех компании расположен в Москве, а готовые решения могут изготавливаться по техническому заданию и проектной документации заказчика.

Какие документы нужны для расчета?

Для предварительного расчета желательно предоставить однолинейную схему, спецификацию, данные о нагрузке, количество групп и требования к корпусу. Если готовой схемы нет, можно начать с описания объекта и назначения будущего щита.

Можно ли предусмотреть резерв под расширение?

Да. Это даже желательно для объектов, где в будущем возможно увеличение количества осветительных групп или установка дополнительного оборудования. Резервное пространство в корпусе позволит расширить систему без полной замены щита.
